構成和類型

中心供氧系統安裝由氧氣源（包括匯流排供氧系統、液氧罐、制氧機）、氣體管路（從銅管或不銹鋼管和管道連接件組成 ）、減壓裝置、氣體壓力終端和報警指示裝置組成。

特點：

中心供氧系統安裝內的供氧方式可選用醫用制氧機、液氧儲罐及匯流排供氧三種方式之一或其中兩種方式組合。 氧氣匯流排系統設置了氧氣欠壓聲光報警裝置，且可實現供氧的自動或手動切換。 氧氣壓穩壓箱內采用雙路設計，各病區供氧的連續性。 每個病區的護士站內設置一臺病區監測計量儀，自動監測各醫療病區供氧壓力及用氧量，為醫院成本核算提供了可靠的依據。 輸氧管路全部采用經過脫脂處理的無氧紫銅管或不銹銅管，且所有連接附件均采用氧氣。

技術參數：

1、中心供氧站（供氧源），亦可配裝制氧機、液氧罐。

根據供氧需求可用2－10只瓶組成甲、乙兩組匯流排，配自動（亦可手動）切換控制、報警裝置。一組工作、一組備用，自動報警、自動切換。

2、管道及穩定裝置

氧氣經供氧站一級減壓后輸送在管道中壓力至終端壓力為0.1~0.5Mpa（可調）。能滿足病員吸氧和啟動各種型號的呼吸機、麻醉機、高壓氧艙等吸氧器具的需要。

3、氧氣終端

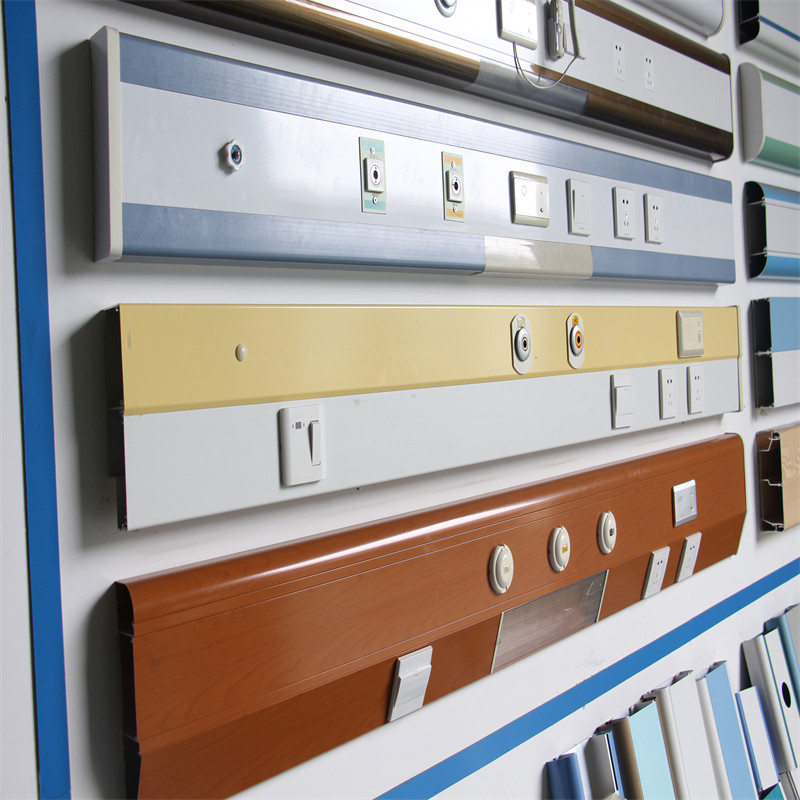

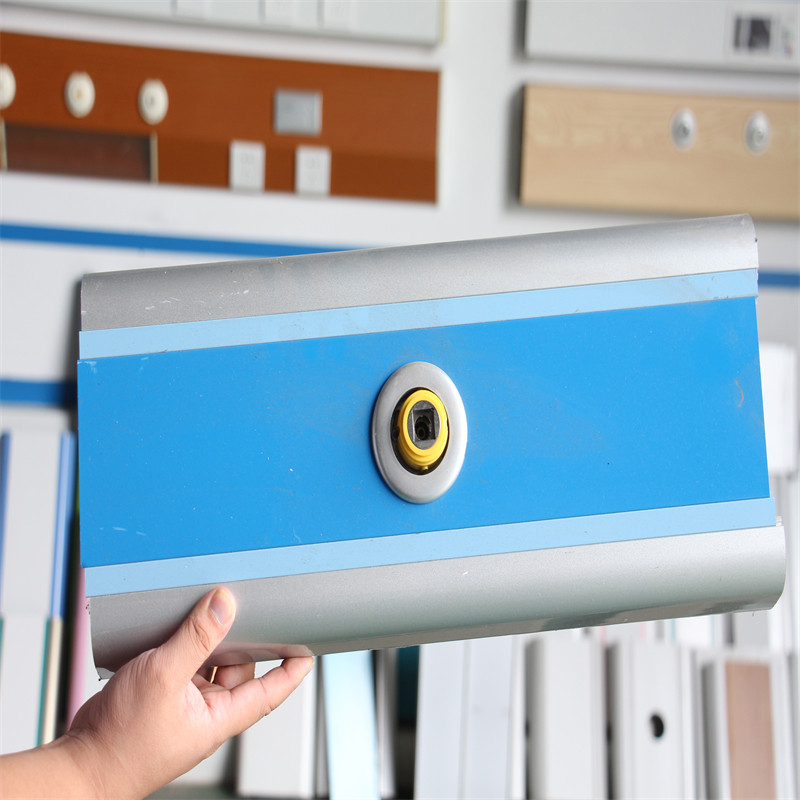

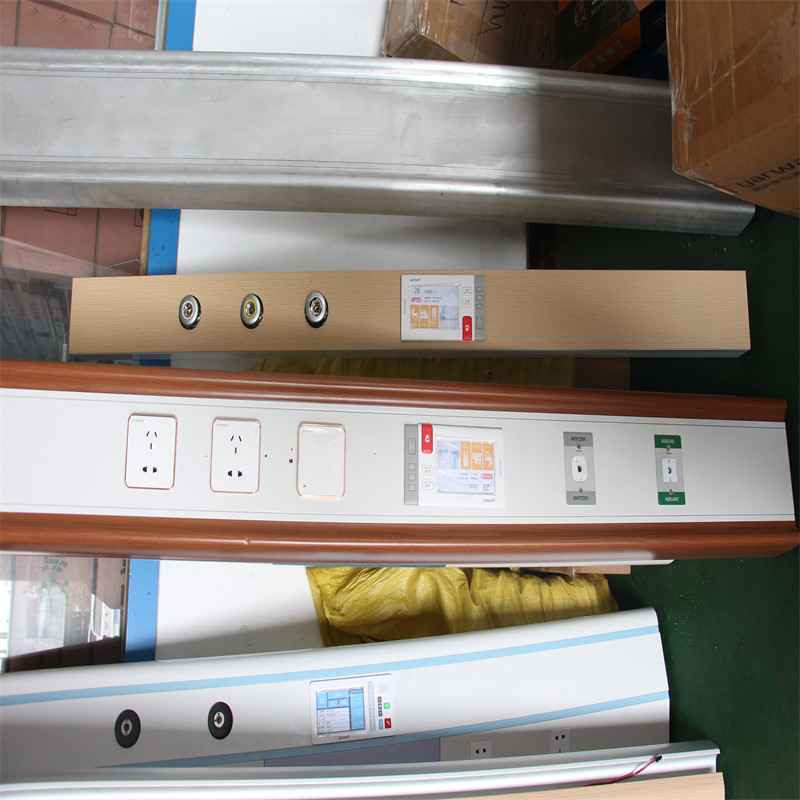

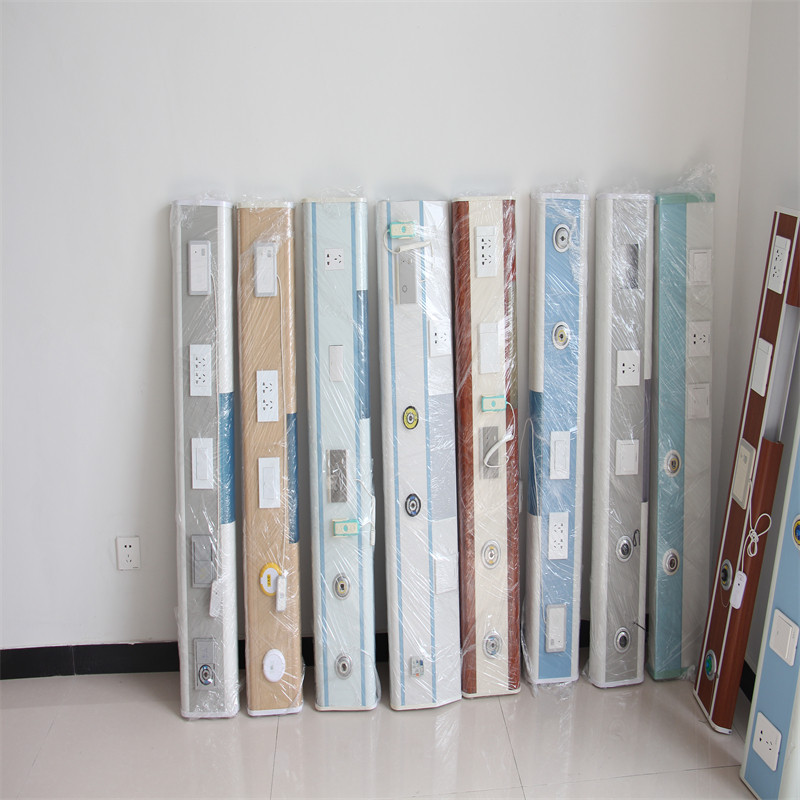

目前正在采用的有盒式，隱形式、移動式、組合式等形式的終端，以組合式終端較為普遍。它由鋁合金或其它金屬板做成設備帶，可配裝多種氣源插孔及傳呼、電源、照明燈等所需要的功能器件。適用、美觀。也可將終端設備在配氣機及技術室吊塔上。

4、氧壓監測

可在值班室、護士站安裝氧壓監測表、流量計。以隨時監測氧氣終端壓力和供氧量，以確保供氧系統正常運行。

技術參數

（1）大供氧量40m3/h，日供量不少于70瓶。

（2）終端輸出壓力為0.1-0.5Mpa(可調)。

（3）系統小時泄漏率小于0.2。

5、中心吸引站

中心吸引站由2臺真空泵、罐和汽水分離器，并配有控制柜、電磁閥、管道及附件組成。兩臺真空泵一臺工作，一臺備用，自動（亦可手動）切換。正常運行時若真空罐內負壓值低于5000毫米汞柱時，真空泵即自動停機；若低于300毫米汞柱時便自動啟動（啟、閉負壓值可據用壓要求調整；啟、閉形式可自動也可手動）。

吸引終端

吸引終端安裝在需要各類負壓吸引的部位，裝有插拔式自動快速接頭，接頭出口接負壓瓶。

負壓監測

與氧壓監測表安裝在相同位置，組成監測盒以監控負壓值。

技術參數

（1）抽氣量6m3/min。

（2）終端負壓值為：－300——500毫米汞柱（可調）。

（3）系統小時泄漏率不大于1。
